梯式桥架应该如何计算呢？

今天为大家介绍梯式桥架应该如何计算呢？

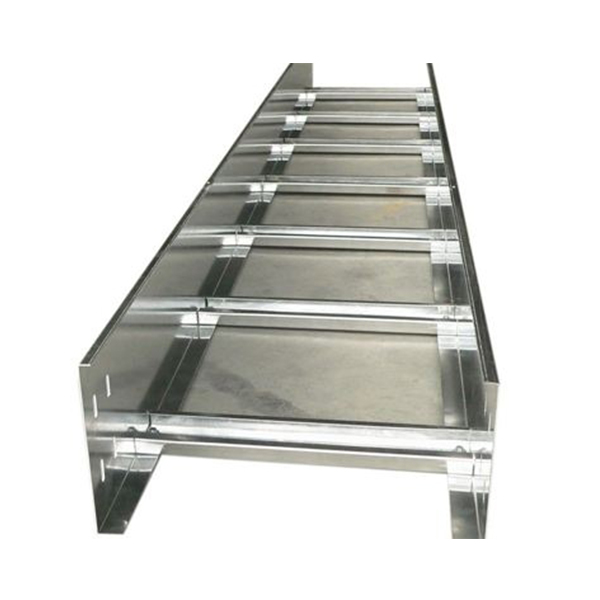

河北梯式桥架厂家的梯式桥架是用薄钢板冲压而成。其承载能力具有一定的限度。梯式桥架的载荷能力的大小是一个与桥架规格和支撑距离有关的量。对应于同一支撑距离和弯凸变形量，侧面高度大的桥架承载能力大，高度小的桥架承载能力小。另外当载荷能力划、相同时，对于同一规格的梯式电缆桥架 ，支撑距离小的比支撑距离大的弯曲变形量小。一般情况下梯式桥架每隔1.5～2.0m安装一组支撑架。

1、桥架的实际荷载量计算

G总 = n1*q1+ n2*q2 + n3*q3……nn*qn

公式中：G总为总荷载，q1、q2、q3……qn为每根电缆单位重量（kg/m），n1、n2、n3……nn为相同电缆的根数。

2、梯式桥架：宽度的计算

梯式桥架宽度的确定随着电力电缆和控制电缆工作制的不同而有所区别。由于电力电缆在桥架内一般是单层水平排放，所以其安装桥架宽度b为：

梯式桥架应该如何计算呢？

b = n1*(d1+k1)+n2*(d2+k2)+n3*(d3+k3)+……nn*（dn+kn）

梯式桥架的公式中：d1、d2、d3……dn为桥架内各种电缆的外径，单位为mm；n1、n2、n3……nn为上述同种型号规格电缆的根数；K1、k2、k3……为上述电缆放置时的间距，其值至小应大于电缆直径的1/4。

梯式桥架的选用要点：

1、桥架、槽筒和支撑物在腐蚀性环境中使用，应由耐腐蚀的刚性材料制造或防腐处理，防腐处理方式应满足工程环境和耐久性的要求。

2、桥架在有防火要求的部分内，可以在电缆架、桥架中添加耐火或耐火的板、网等材料，构成封闭或半封闭结构，并可以采取在桥架及其底座表面涂上防火涂层等措施。整体耐火性必.须符合国家相关规格或标准的要求。

3、电缆架宽度和高度的选择应满足充电率要求，电缆架充电率一般为电源线百分之40 ~ 50，控制电缆为百分之50 ~ 70，确保百分之10 ~ 25的工程开发裕度。

4、选择电缆阶梯的载荷等级时，桥架的工作均布载荷不能大于选定桥架载荷等级的额定均布载荷，如果桥架的支架与实际跨度不是2m，则工作均布载荷必.须满足要求。

5、如果各种组件和支撑物满足该负载，则该规格的大小应与桥架、梯子的直线段、弯通系列一致。

6、在桥架中选择弯通或设备时，不能低于桥架中电缆的至小允许弯曲半径。

7、如果几组桥机架在同一高度平行布线，则必.须考虑相邻电缆桥架之间的维护、服务距离。
